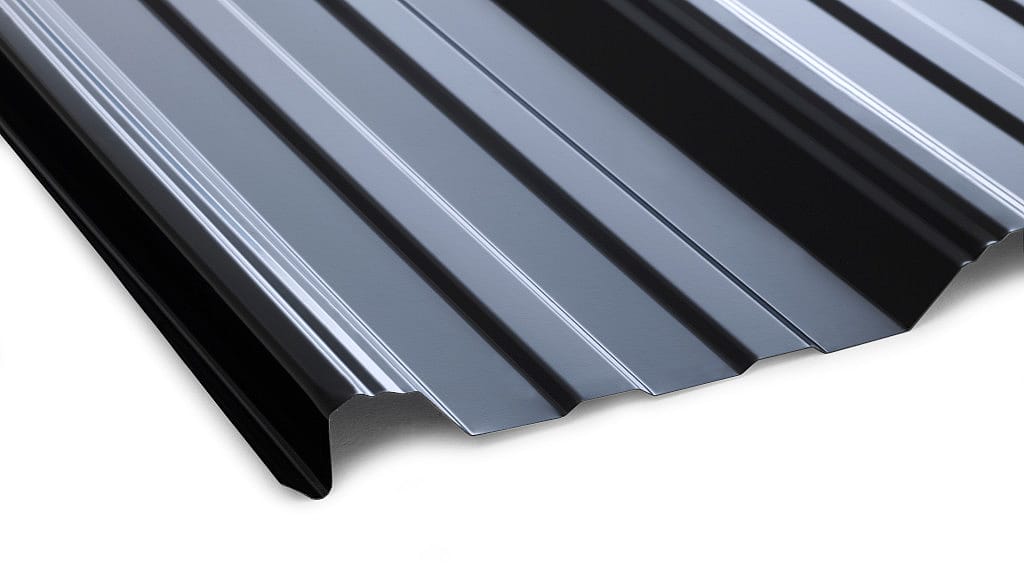

Wird bevorzugt zur Dachdeckung verwendet, wo große Abstände zwischen den Pfetten benötigt werden. Borga Super 40 ist ein modernes und ästhetisches Blechprofil für Wände und Dächer. Seine einzigartige Form verleiht dem Profil unübertroffene Stärke und Tragfähigkeit. Es ist herkömmlichen Profilen bei wichtigen Parametern wie Begehbarkeit und Regenwasserablaufeigenschaften überlegen und dadurch besonders vielseitig einsetzbar. Das Profil ist mit einer speziellen Wassernut versehen, die verhindert, dass Regenwasser durch die Überlappungen eindringt.
Um die Bildung von Kondenswasser an der Decke unisolierter Gebäude zu verhindern, empfehlen wir, das Dachprofil auf der Unterseite mit dem Kondensationsschutz Borga DropStop zu bedecken.
Der Stahlkern ist passiviert und mit einer Grundierung und Lackierung ausgestattet, verfügbar in Polyester P30 oder MATT.
Verfügbare Dicken: 0.5 mm / 0.6 mm
PROFILDATEN SUPER 40
| Nenndicke | tnom | mm | 0,5 | 0,6 |
| Dicke für die Berechnung | tber | mm | 0,441 | 0,538 |
| Masse | m | kg/m2 | 4,5 | 5,3 |
| Streckgrenze | fty | N/mm2 | 250 | 250 |
| Höhe | mm | 39 | 39 | |
| Deckbreite | mm | 1030 | 1030 | |
| Mindestlänge | mm | 500 | 500 | |
| Max. Länge | mm | 9000 | 10000 | |
| Auflagerreaktion, Endlager | Rd | kN/m | 1,15 | 1,89 |
| Auflagerreaktion, 50 mm Auflagerweite | Rd | kN/m | 3,93 | 6,34 |
| Auflagerreaktion, 100 mm Auflagerweite | Rd | kN/m | 5,16 | 8,26 |
| Schub-/Knickfähigkeit, Flansch | Vf | kN/m | 5,5 | 9 |
| Schub-/Knickfähigkeit, Rippe | Vw | kN/m | 50,7 | 77,7 |
| Schub-/Knickfähigkeit, gesamt | L2Vgd | kN/m | 47,7 | 64,2 |
| Drehmoment, positive Druckeinwirkung | Md | kNm/m | 0,728 | 0,887 |
| Trägheitsmoment, positive Druckeinwirkung | Idef | mm4/mm | 83,7 | 102,1 |
| Moment, negative Druckeinwirkung | Md | kNm/m | 0,696 | 0,869 |
| Trägheitsmoment, negative Druckeinwirkung | Idef | mm4/mm | 75,5 | 97,5 |
| Maximale Belastung (Spannweite bei Belastung von 1,2 kN) | p | mm | 1300 | 1600 |
| Begehbarkeit, gilt für eine Person mit einem Gewicht von 100 kg | ||||
| 2-Feld, Dachneigung <14°, befestigt | m | 1,97 | 2,38 | |
| >2-Feld, Dachneigung <14°, befestigt | m | 2,34 | 2,82 | |
| 2-Feld, Dachneigung <14°, nicht befestigt | m | 1,6 | 1,93 | |
Profildatenberechnung gemäß Eurocode.
Gedruckte Farben können von den tatsächlichen Farben auf den Blättern unterscheiden. Bitte fragen Sie nach Stahlprobe.
Weiß (RAL 9003)
Hellgrau (RAL 7035)
Silber (RAL 9006)
Graphit (087)
Schwarz (RAL 9005)
Beige (RAL 1015)
Gelb (RAL 1002)
Resedagrün (RAL 6011)
Grün (RAL 6020)
Hellblau (RAL 5015)
Blau (RAL 5010)
Ziegelrot (RAL 8004)
Rot (RAL 3011)
Cherry (RAL 3009)
Braun (RAL 8017)
-
Farbtabelle Standard

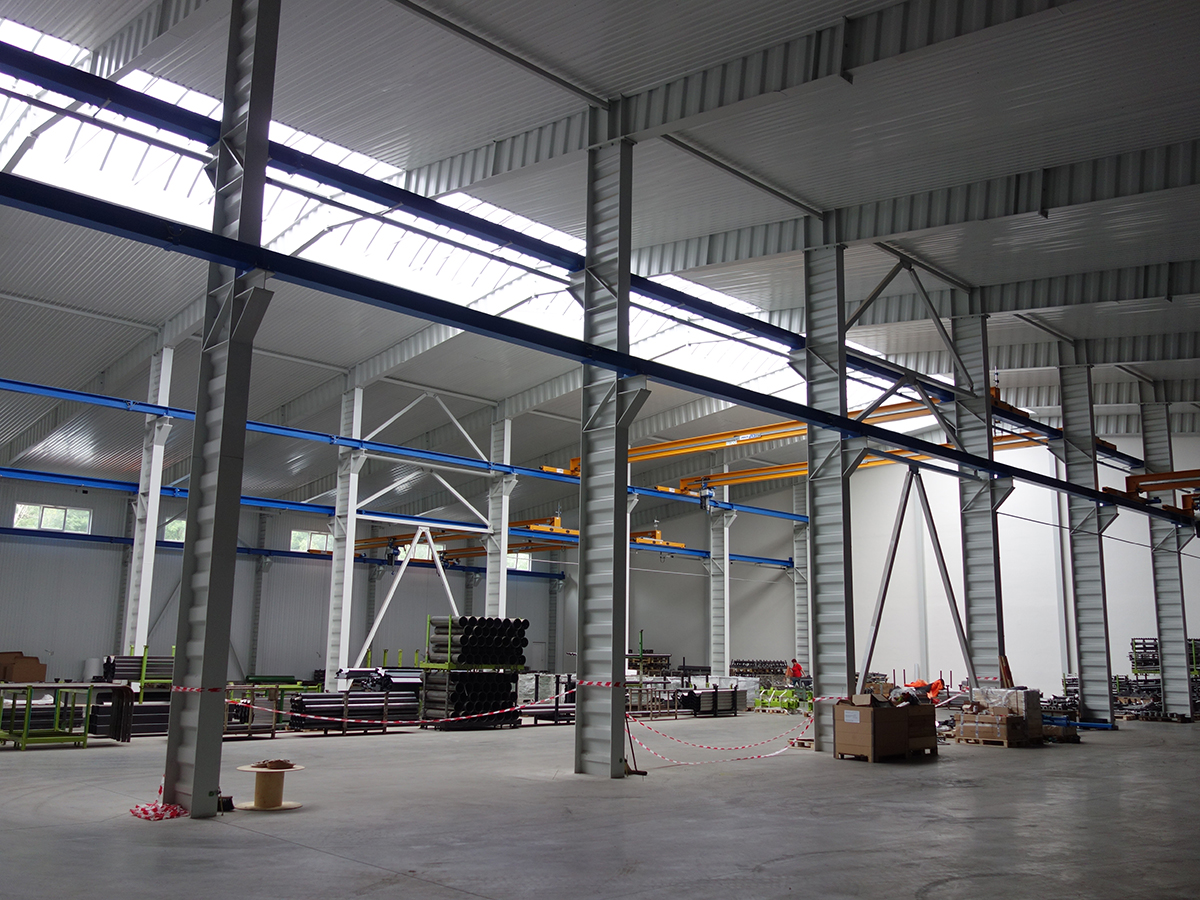

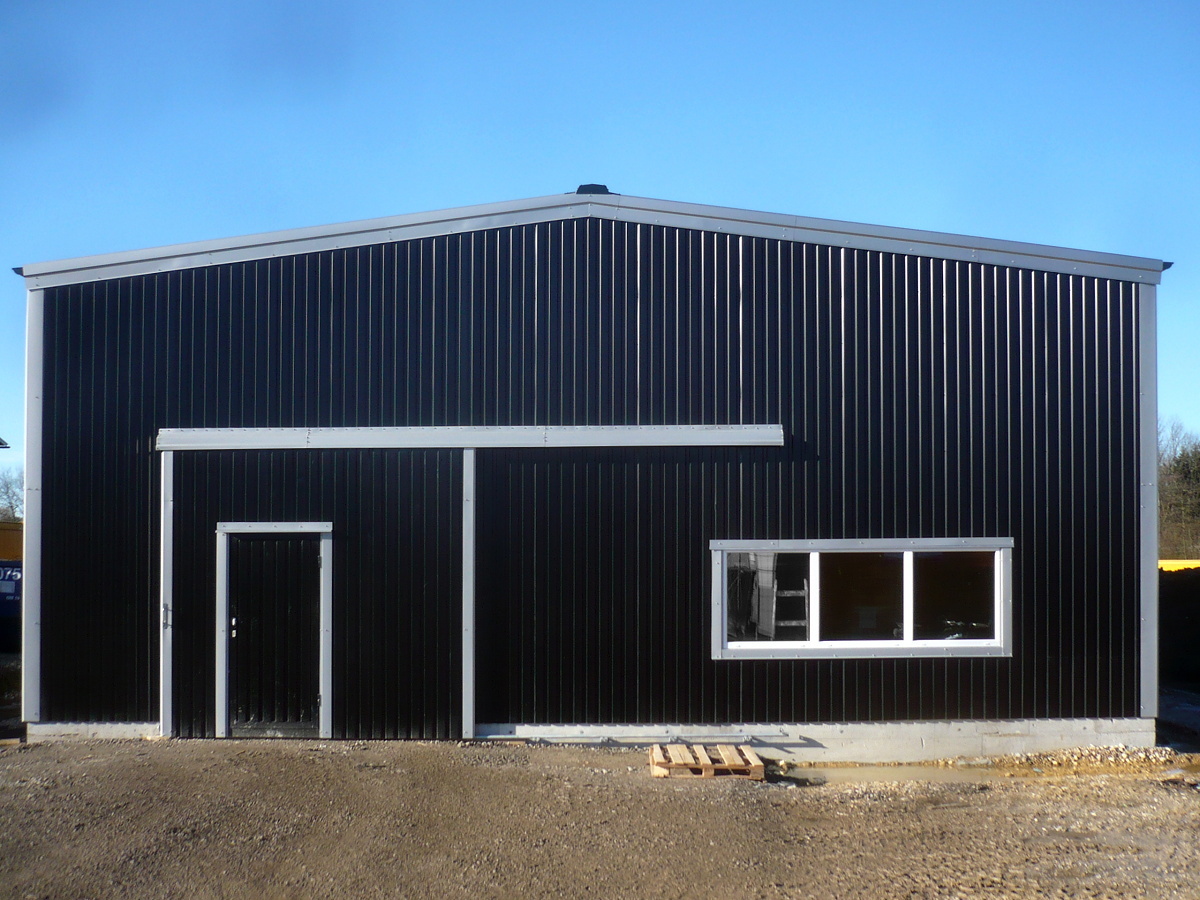

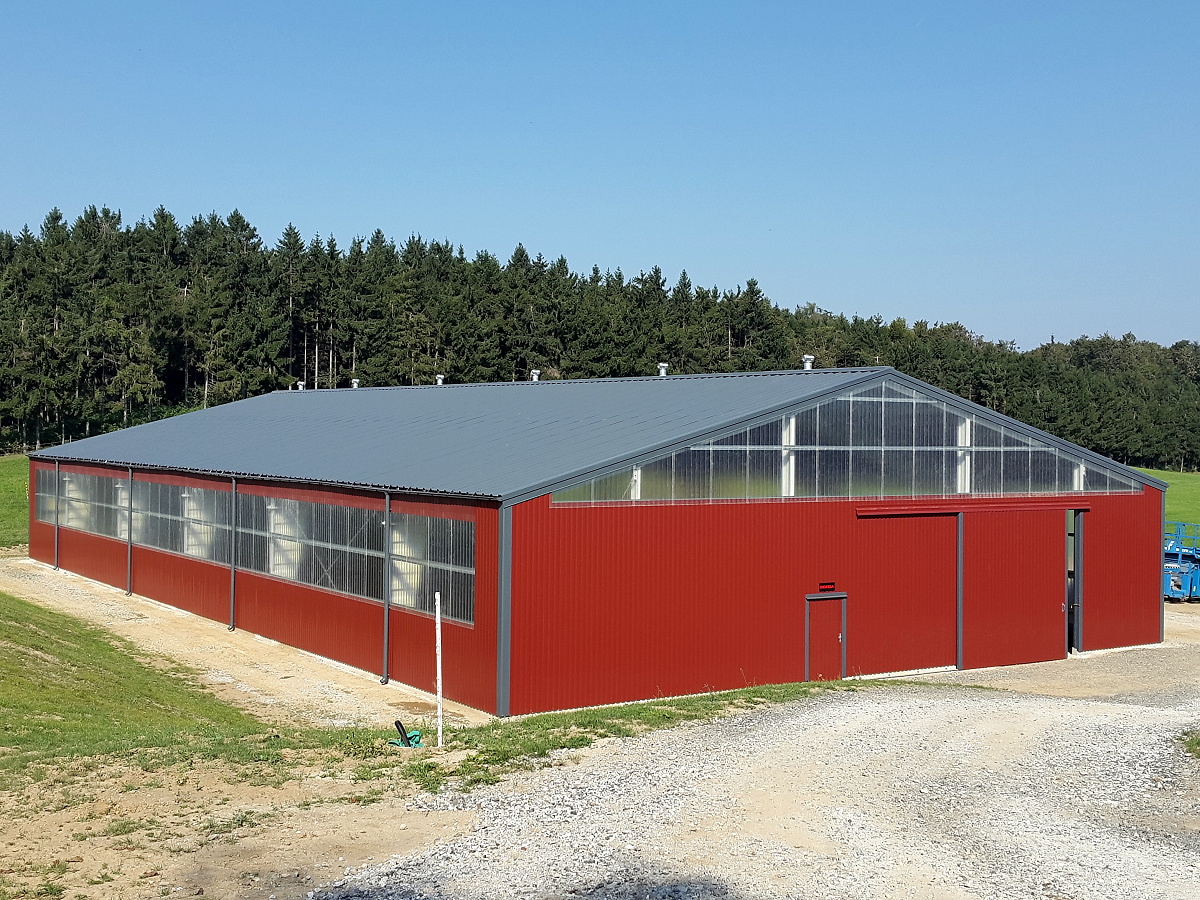

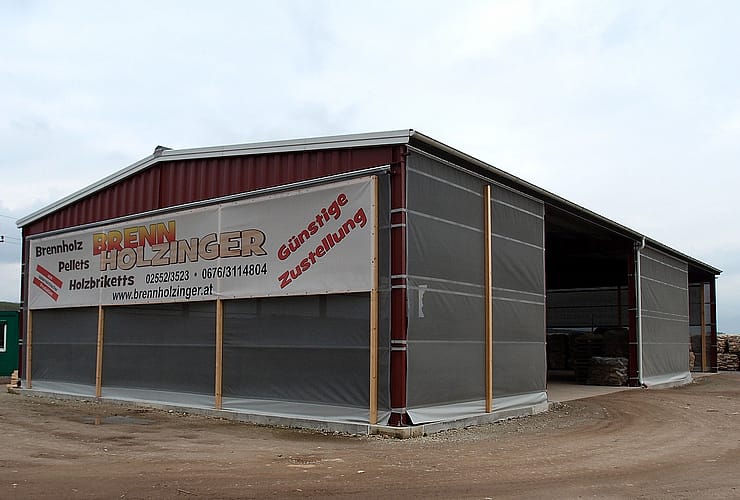

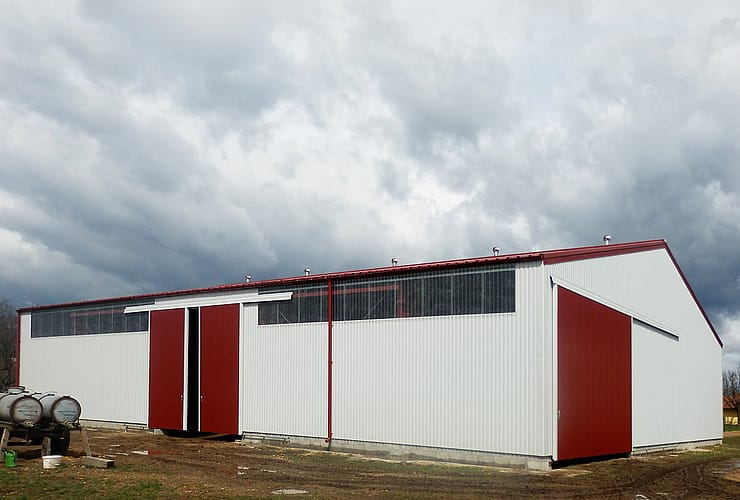

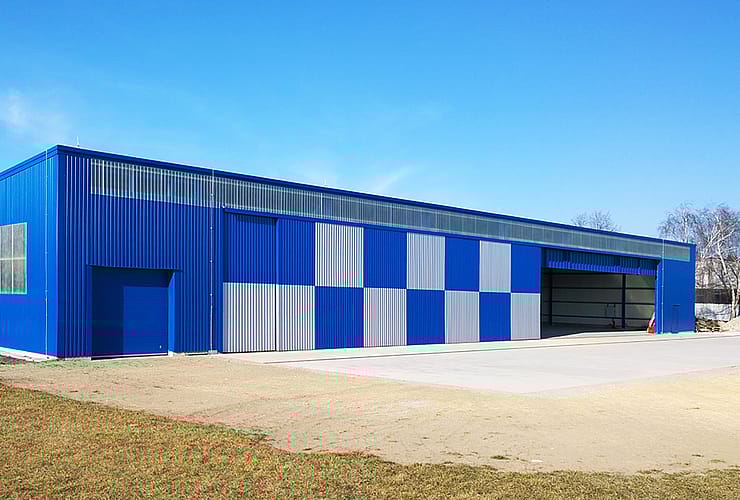

Referenzhallen mit Super 40

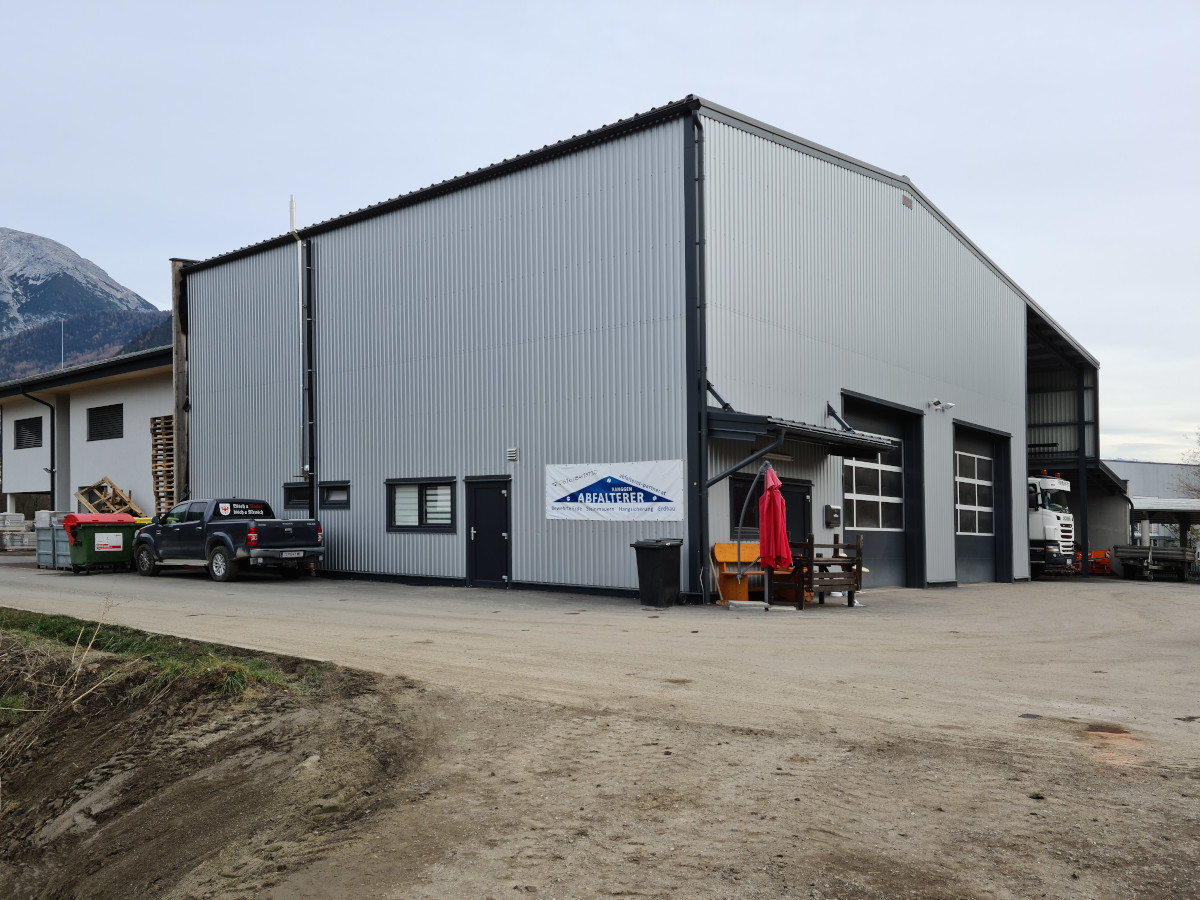

Wärmegedämmte Werkstatt, Natschbach
Kuhställe in Tschechien
